电源元件：高电流 PCB 连接器简介
电流持续升高、安装空间日益紧凑、行业标准不断趋严 —— 现代 PCB 对电源连接提出了更高要求。电源元件正是应对这一挑战的关键。让我们深入了解高电流连接器的技术世界，以及工程师在实现可靠集成时必须掌握的核心要点。
什么是电源元件 —— 以及它们为何在现代电力电子中至关重要？

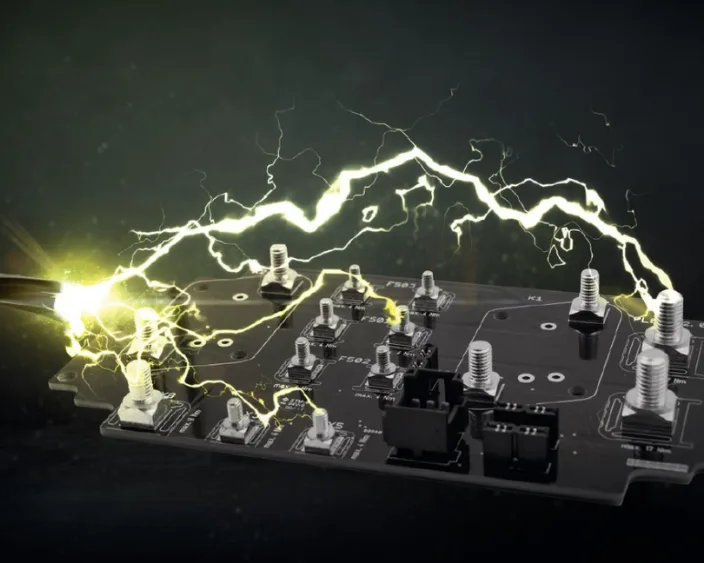

电源元件是一类高强度、低电阻的 PCB 硬件连接元件，将电气接口（例如螺纹螺柱或衬套、可插拔插座/螺栓，或片状弹片结构）与牢固的机械固定结构集成于印刷电路板（PCB）之上。这种电气连接与机械固定的双重功能，使工程师能够将高电流直接引入 PCB 或在 PCB 内部进行传输，同时为外部组件（如电缆端子）提供可靠的安装连接点。因此，电源元件可支持线缆到 PCB（wire‑to‑board）、PCB 到 PCB（board‑to‑board）以及组件到 PCB（component‑to‑board）的连接形式，在承载高电流与机械载荷的同时，确保系统的可靠性与稳定性。
电源元件的典型应用场景
电源元件的典型应用包括电缆端子的连接、MIDI/Mega 保险丝或高电流继电器的安装，以及在承载较重器件时作为机械支撑隔柱使用，同时有效保护 PCB 免受机械应力影响。根据元件的几何结构、材料选择、端接方式以及电路布局的不同，单个电源元件即可支持数百安培的电流传输；在经过验证和合理设计的应用中，其电流承载能力甚至可高达 1,000 A。
电源元件至关重要的行业应用
电源元件并非小众组件，而是在众多行业中发挥关键作用。以下列举了一些典型且重要的应用领域：
- 汽车和电动出行：包括EV逆变器、车载充电器、BMS、电压变换器（DC/DC）、中央电气单元以及充电基础设施等。这些应用通常需要承载高电流，同时具备良好的抗振性能，并便于对保险丝和继电器进行维护。
- 可再生能源：在太阳能和风能逆变器以及储能系统中，电源元件用于在功率PCB上实现高电流分配，并提供可现场维护的保护功能。
- 工业自动化和电力电子：在变频驱动器、UPS 和高压电源等应用中，电源元件可为重型器件提供可靠的电气连接与稳固的机械支撑。
- 铁路、航空航天、越野和重型机械：在恶劣环境以及高冲击、高振动工况下，电源元件因其出色的结构强度以及防触碰、防旋转特性而成为不可或缺的关键部件。
不同的装配技术
电源元件可以根据所采用的装配技术进行区分。通常可分为三大主要端接类别：

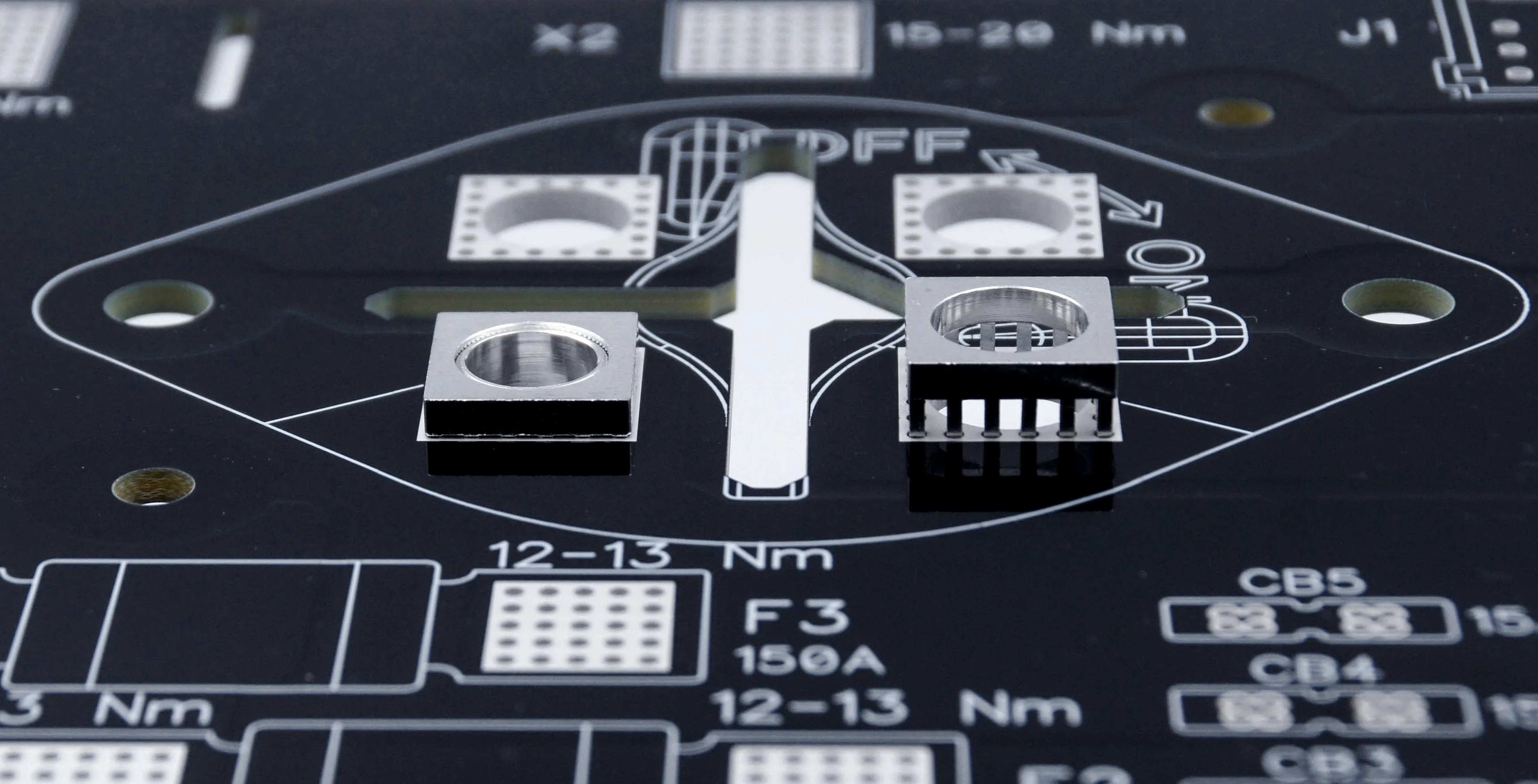

- 压入式 (Press‑fit)：压入式电源元件可在无需焊接的情况下实现气密连接，同时具备很高的机械强度与稳定性，特别适用于对可靠性和抗振性能要求较高的应用场景。
- 焊接式 (SMT、THT、THR)：焊接式电源元件适用于大批量自动化生产。THR 技术结合了通孔结构与回流焊工艺，在保证机械稳定性的同时兼顾生产效率与制程兼容性。
- 混合式压入区域（Hybrid press‑fit zones）在同一电源元件中结合不同端接方式，用于同时优化扭矩承载能力与电力传输性能，适合高电流且存在机械负载要求的应用。
电源元件集成中的挑战 (以及如何应对)
尽管电源元件本身具备出色的结构强度与可靠性，但其整体性能在很大程度上取决于精确的工程设计、合理的产品选型以及严谨的制造工艺控制。在实际应用中，工程师在进行电源元件集成时，往往会面临来自电气、机械与工艺层面的多重挑战。以下列出的关键环节，是工程师在高电流应用的电源元件集成过程中最常遇到的问题。这些因素中任何一项处理不当，都可能对系统的长期可靠性、电气性能以及机械稳定性产生直接影响，进而增加故障风险并影响整机运行安全。
1. 热管理和电流降额
电源元件的实际电流承载能力取决于多种关键因素，包括PCB布局（铜箔面积与层数）、周围气流条件、元件本身的几何结构以及安装扭矩等。如果铜箔设计不足或整体热管理方案不合理，容易在高电流区域形成局部热点，从而在长期运行中导致性能下降甚至可靠性失效。
为避免此类问题，工程师在设计阶段必须严格参考制造商提供的电流降额曲线（Derating Curves），并在实际应用中为环境温度、散热条件和安全裕度预留足够空间。
2. 压入式装配力学与PCB设计
压入式装配技术能够为电源元件提供极高的长期可靠性，但这一优势只有在PCB 制造严格符合设计规范的前提下才能充分发挥。关键要求包括：
- 严格控制钻孔直径与最终孔径尺寸
- 确保电镀层厚度与质量的一致性与可控性
- 满足电源元件所规定的压入力范围（Press‑in Force Window）
任何偏离这些参数的情况，都可能导致接触电阻升高、机械稳定性下降，甚至引发PCB损伤，从而直接影响高电流连接的长期可靠运行。
3. 拧紧扭矩与机械载荷
带有螺纹接口的电源元件必须使用正确的拧紧扭矩进行安装，才能同时确保电气性能与机械安全性。不同的螺纹规格会根据具体系列与结构设计，定义相应的允许拧紧扭矩范围。拧紧扭矩过大会存在焊盘翘起或孔壁损伤的风险，而拧紧扭矩不足则会导致接触面积减小。在相邻电缆端子可能产生短路风险的应用中，应使用防旋转或防触碰保护件（twist/touch protectors）。
4. 冲击、振动与环境密封
压入式装配技术的一项优势在于其出色的抗冲击和抗振性能，因此非常适合应用于电动汽车、工业设备或轨道交通等环境。然而，在严苛条件下实现全面可靠性仍需要额外的设计考量。根据具体应用需求，工程师可能需要采用防旋转结构以防止电源元件在拧紧过程中发生转动；在相邻电缆端子可能移动的情况下，结合使用防旋转或防触碰保护件以避免意外短路；或针对高湿度、盐雾或化学污染环境，选择具备耐腐蚀性能的电镀材料。
5. 工艺能力和质量控制
压入式装配技术对装配工艺稳定性与过程控制能力提出了较高要求，必须配合受控的压入工具，并对压入力进行监测。对于 SMT 和 THR 形式的电源元件装配，工艺过程还需要关注共面性控制以及针对大尺寸或重型元件的热曲线设定。
为验证生产良率并确保长期可靠性，许多制造商建议在产品开发的早期阶段开展实验设计（Design of Experiments，DOE），以系统评估关键工艺参数对装配质量与性能表现的影响。
6. 法规和可持续性合规
在产品生命周期的另一关键维度，RoHS、REACH 等法规要求正不断推动制造商采用无铅材料、实施更加环保的电镀体系，并逐步淘汰含铅的传统合金材料。
因此，工程师应在设计初期即充分考虑相关法规要求，以避免后续因材料受限而产生的合规风险，或因设计调整带来高昂的重新开发成本。
电源元件的最新发展趋势
当前，电源元件技术的发展主要受到性能需求不断提升、可持续发展目标以及电力电子系统持续小型化趋势的共同推动。随着制造商需要在满足RoHS法规要求的同时，确保电气性能和机械可靠性，无铅高电流接触件正变得愈发重要。
同时，高电压能力与安全性要求的关注度也在持续提升。越来越多的应用说明开始强调绝缘设计、防触碰保护，以及对爬电距离和电气间隙要求的符合性，以满足新一代电动汽车和可再生能源系统的应用需求。在此背景下，供应商也在不断推出先进的压入式结构设计，例如结合柔性与实心区域的混合几何结构。这类设计有助于降低PCB应力、适应孔径公差变化，并提升整体装配工艺的可靠性。
此外，数字化赋能正成为明显趋势。完善的CAD库、三维模型以及在线配置工具，正在显著简化和加快工程师将电源元件集成到设计中的过程。
电源元件:关键要点总结
电源元件已成为电动汽车、可再生能源及工业领域中构建安全、可维护、高电流PCB架构的关键基础模块。它们将低损耗电流传输路径与坚固的结构强度相结合，并支持适合现场应用的连接方式。

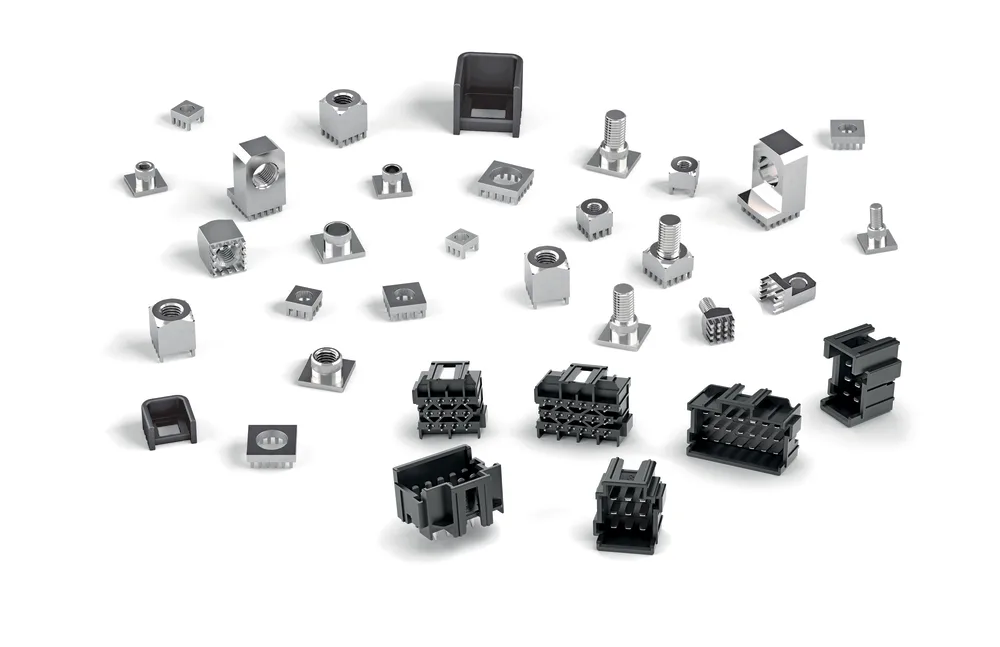

现代电源元件产品组合在多个方面实现了全面优化，包括法规合规性（无铅材料）、工艺效率（压入式、THR装配）以及几何结构的持续优化，以满足高电流应用对性能、可靠性和可制造性的综合要求。
