FASTEKS® 压缩限制器的优势
优势
保护材料
避免过载。
优势
FASTEKS® 压缩限制器限制塑料成型件上的压缩力,从而防止材料过载。
优势
增加
强度和耐用性。
优势
FASTEKS® 压缩限制器可提高塑料部件的强度和承载能力。它们还通过减少热塑性成型部件随时间推移和在高温下的蠕变来延长其使用寿命。
优势
多功能解决方案
压缩限制器适用于广泛的应用。
优势
FASTEKS® 压缩限制器适用于各种行业,可针对多种应用进行调整。
螺纹嵌件
FASTEKS® 压缩限制器
压缩限制器是限制模塑塑料部件压缩力的组件,防止材料过载。它们用于依赖塑料或金属越来越多地被塑料和复合材料取代的各个行业。
为什么需要压缩限制器?
在装配过程中拧紧螺栓时,会产生压缩载荷和力,这些力可能会影响塑料材料。压缩限制器可防止塑料部件的完整性在此过程中受到损害。
我们提供标准系列的 FASTEKS® 压缩限制器,适用于压入和模内安装,适合 M4 - M10 螺钉直径。
FASTEKS® 压缩限制器的优势

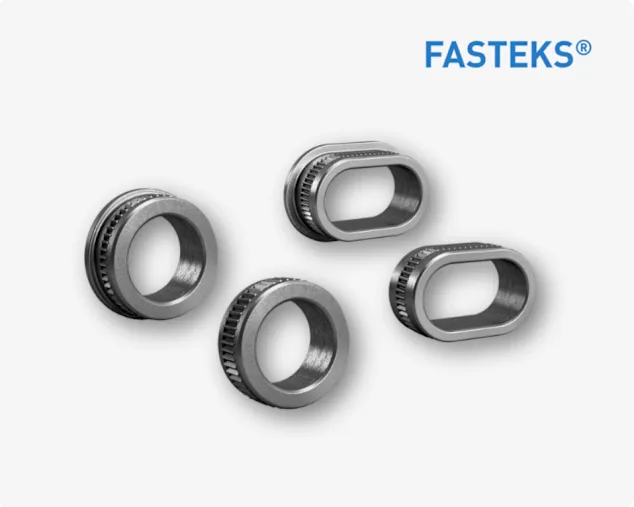

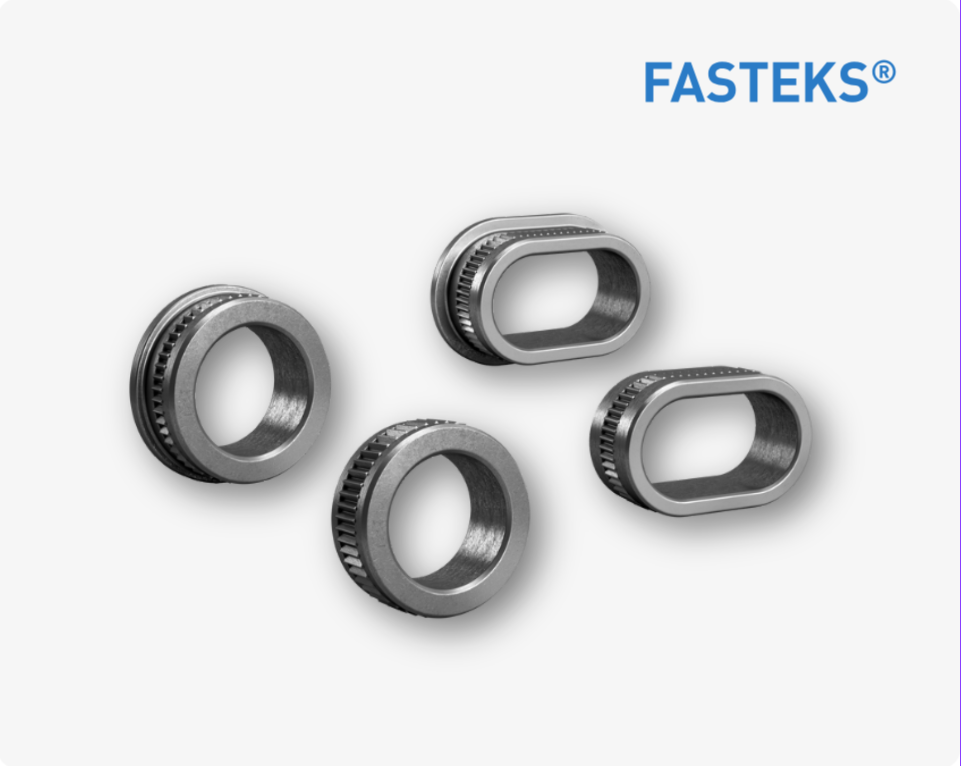

FASTEKS® 压缩限制器概述
FCL 1: FASTEKS® 压缩限制器圆形,无头
无头版本的对称设计允许双向安装,无需定向部件。

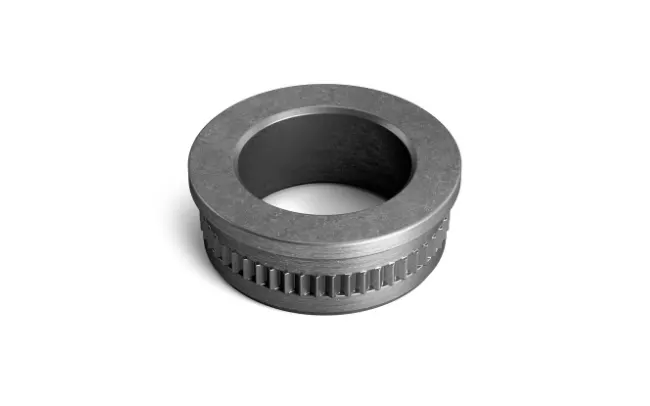

FCL 2: FASTEKS® 压缩限制器圆形,带头
带头版本具有更大的接触面积,可提供更高的轴向载荷阻力。
FCL 3: FASTEKS® 压缩限制器椭圆形,无头
椭圆形版本比圆形压缩限制器在中心线和堆叠公差方面提供了更大的灵活性。无头版本的对称设计允许双向安装,无需定向零件。

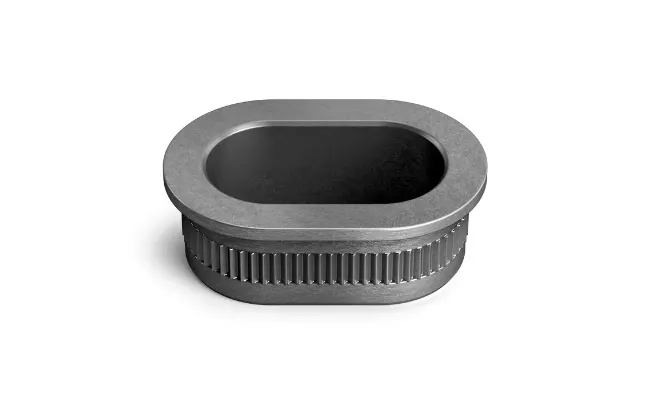

FCL 4: FASTEKS® 压缩限制器椭圆形,带头
带头版本具有更大的接触面积,可提供更高的抗轴向载荷能力,并且与圆形压缩限制器相比,在中心线和堆叠公差方面具有更高的灵活性。
压缩限制器的更多信息
压缩限制器的制造工艺和装配
有多种制造工艺,如冷挤压、冲压、弯曲、车削以及锌压铸。压缩限制器可以通过加热或超声波安装,或者压入安装。
压缩限制器的中央外部滚花设计使塑料在成型过程中能够逐渐流动并包裹在滚花周围和内部。对于压入式安装,无滚花区域确保压缩限制器在装配前能够方正地定位在钻孔或成型孔中。
FASTEKS® 压缩限制器提供足够的机械强度,能够承受拧紧的 ISO 10.9 级螺钉产生的夹紧力。零件的特殊设计和几何形状确保在这种条件下压缩限制器的压缩量小于其总长度的 1%。
选择合适的压缩限制器
重要的是,必须根据塑料部件和配合件仔细选择间隔件的长度,以便限制作用在塑料上的夹紧力,避免塑料过载。
此外,每个压缩限制器都必须根据材料、紧固件类型以及特定应用中使用的两种配合材料进行设计。
特殊的压缩限制器通过保持"金属对金属"接触来维持一致的夹紧力,从而减少热塑性成型部件随时间推移和在高温下的蠕变影响。
制造工艺和装配方法的选择对最终产品的质量和应用的安全性至关重要。根据要求,可以选择不同的工艺和装配方法来实现预期的结果。
我们很乐意为您提供正确的解决方案!
