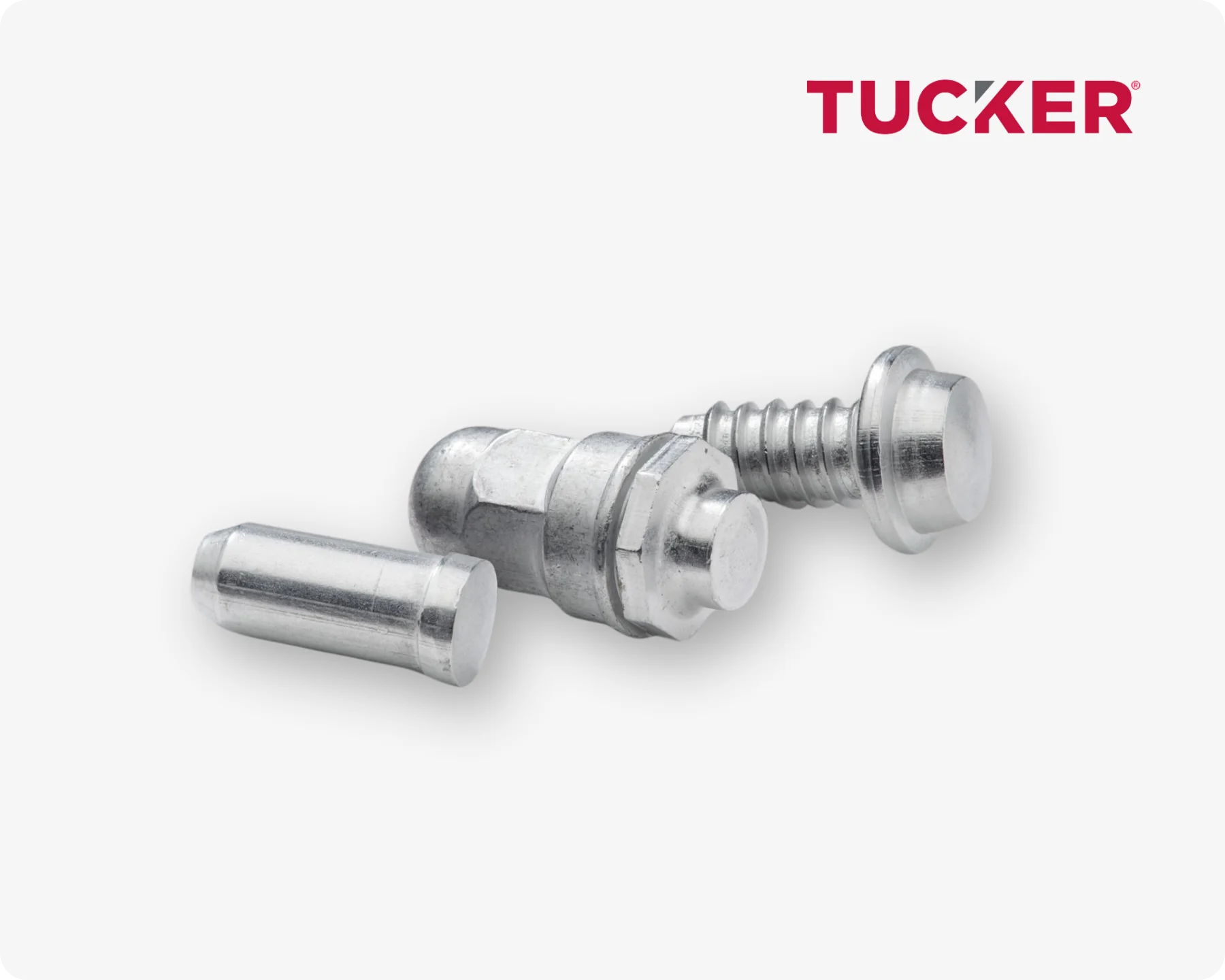

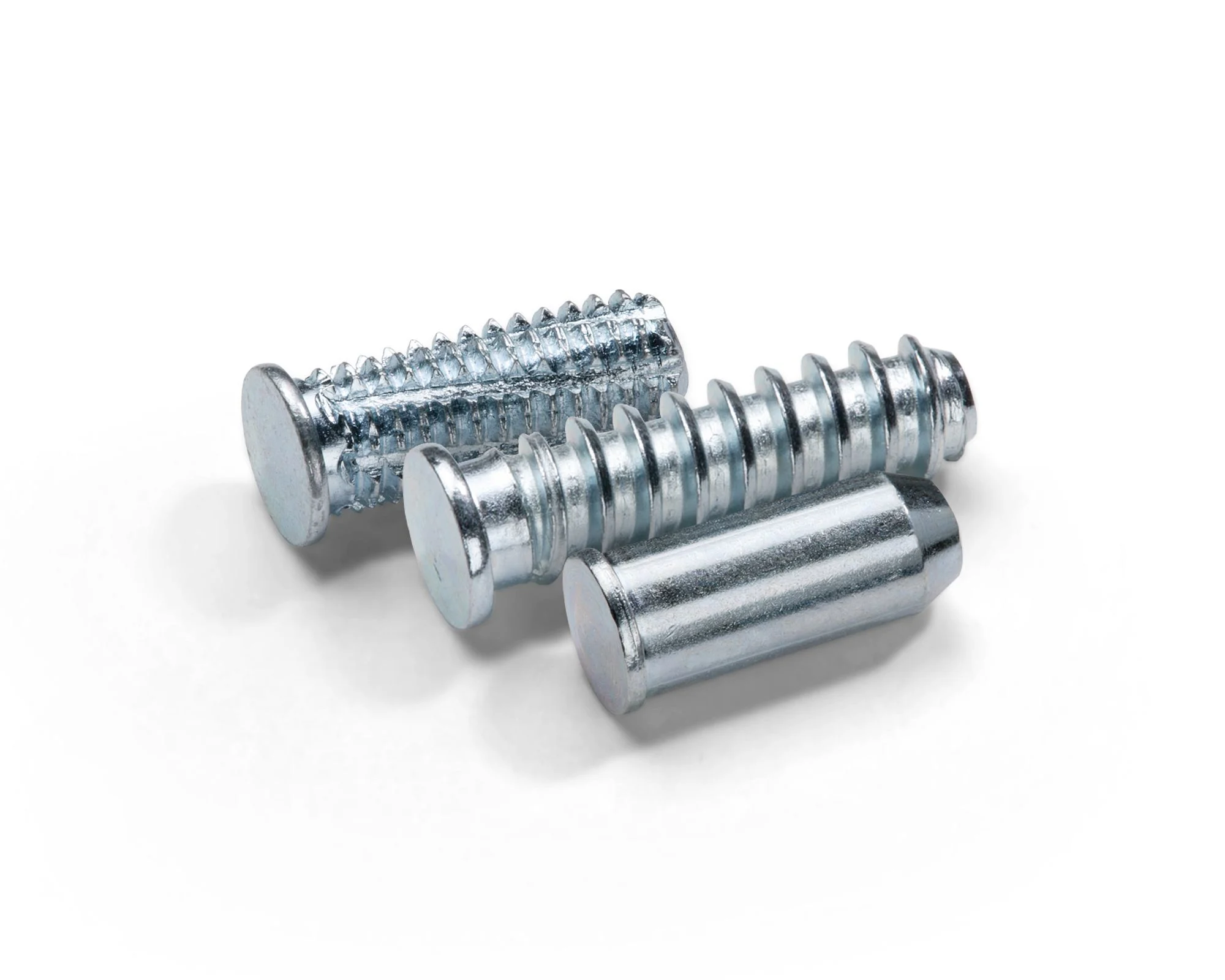

浅灰色背景上的三种不同类型的Tucker焊接螺柱

拉弧螺柱焊接 

Stanley® Tucker螺柱焊接技术是一种经济高效的拉弧焊接工艺。无论是手动、半自动还是全自动,所有工艺流程都根据电气和机械参数进行监控。Tucker®系统使用焊接螺柱和卡扣代替传统的孔和螺钉。 

螺柱焊接提供众多优势: 

  • 可以实现单面接入 
  • 线性电机导向的螺柱焊接枪和焊接头 
  • 无需打孔的紧固 
  • 防水和防气密 
  • 灵活的系统解决方案,具有短周期和低成本优势
  • 过程监控

Tucker 焊接螺柱产品系列

公制焊接螺柱

Tucker公制焊接螺柱,提供镀铜和镀锌表面处理,适用于螺柱焊接连接应用

7°锥形焊接凸缘可稳定并准确定位电弧,从而实现高质量焊接。螺柱可根据应用需求设计为无倒角、带倒角或带螺母导向结构。

适用于各类零部件和组件的连接固定,同时也是电阻焊螺柱的理想替代方案。

材料:

  • 钢材:4.8级和6.8级,符合 DIN ISO 898 第1部分
  • 不锈钢:A2和F1材料,符合 DIN 267 第11部分
  • 黄铜:CuZn,符合 DIN 17672 第1部分

表面处理:

  • 本色、镀铜、镀锌
  • 其他材料和表面处理方式可按需提供

Overlay
Tucker公制焊接螺柱,提供镀铜和镀锌表面处理,适用于螺柱焊接连接应用
Tucker公制焊接螺柱适用于零部件和组件连接固定,可作为电阻焊螺柱的替代方案,并提供多种材料及表面处理选择。

X-Mas 焊接螺柱

Tucker X-Mas 焊接螺柱产品系列,适用于塑料部件固定与装配

X-Mas 螺柱是一种专为塑料件连接和固定而开发的粗牙螺纹焊接螺柱。焊接后可进行喷涂和防腐表面处理,并可根据需求配置防旋转结构。

适用于塑料管路、卡扣件、塑料螺母、电缆夹及其它塑料部件的固定安装。产品支持快速敲入或压入式装配,并可通过旋出方式进行拆卸。

材料:

  • 钢材:4.8级,符合 DIN ISO 898 第1部分
  • 不锈钢:A2和F1材料,符合 DIN 267 第11部分

表面处理:

  • 本色、镀铜、镀锌
  • 其他材料及表面处理方式可按需提供

Overlay
Tucker X-Mas 焊接螺柱产品系列,适用于塑料部件固定与装配
Tucker X-Mas 焊接螺柱专为塑料部件固定而设计,支持快速压入或敲入式装配,广泛应用于电缆夹、管路系统、塑料紧固件及工业组件连接。

铝制 X-Mas 螺柱

Tucker铝制X-Mas螺柱,采用粗牙设计,用于塑料部件、管路和电缆夹固定

铝制 X-Mas 螺柱采用粗牙设计,专为塑料部件的紧固应用而开发。产品提供带倒角和不带倒角两种规格,并兼具轻量化优势。

适用于小型塑料件、管路系统、卡扣式紧固件、塑料螺母以及电缆夹等应用场景。可通过压入或攻入方式快速安装,拆卸时可直接旋出或拔出。

材料:

  • 符合 DIN EN 1301-2 标准的 AlMg 铝合金线材

表面处理:

  • 本色未涂层
  • 可根据客户需求提供其他材料及表面处理方案

Overlay
Tucker铝制X-Mas螺柱,采用粗牙设计,用于塑料部件、管路和电缆夹固定
Tucker铝制X-Mas螺柱专为塑料部件紧固而设计,具有重量轻、安装便捷等特点,广泛应用于管路、电缆夹及塑料紧固件固定。

公制可涂装焊接螺柱

白色背景上的四个 Tucker 可涂装拉弧焊焊接螺柱

这些公制螺柱的螺纹采用特殊纵向凹槽设计,在螺母拧紧过程中可自动清除多余涂层。因此,螺纹区域可直接进行喷漆或涂装,无需额外遮蔽处理,从而减少生产工时并提升装配效率。

无需对螺纹进行后续清理或返工处理。适用于需要喷漆或表面涂装的紧固连接场景,尤其适合受热影响区域,可替代电阻焊螺柱、压铆螺钉及自攻紧固件等应用。

材料:

  • 符合 DIN ISO 898-1 标准的 4.8 级钢材和 6.8 级钢材

表面处理:

  • 镀铜、镀锌
  • 可根据需求提供其他材料及表面处理方案

该类焊接螺柱特别适用于汽车制造、钣金加工、工业设备及喷涂后装配应用,可有效降低螺纹保护和后处理成本。

Overlay
白色背景上的四个 Tucker 可涂装拉弧焊焊接螺柱
白色背景上的四个 Tucker 公制可涂装拉弧焊焊接螺柱,采用特殊螺纹槽设计,可在涂装后保持螺纹清洁

焊接定位销

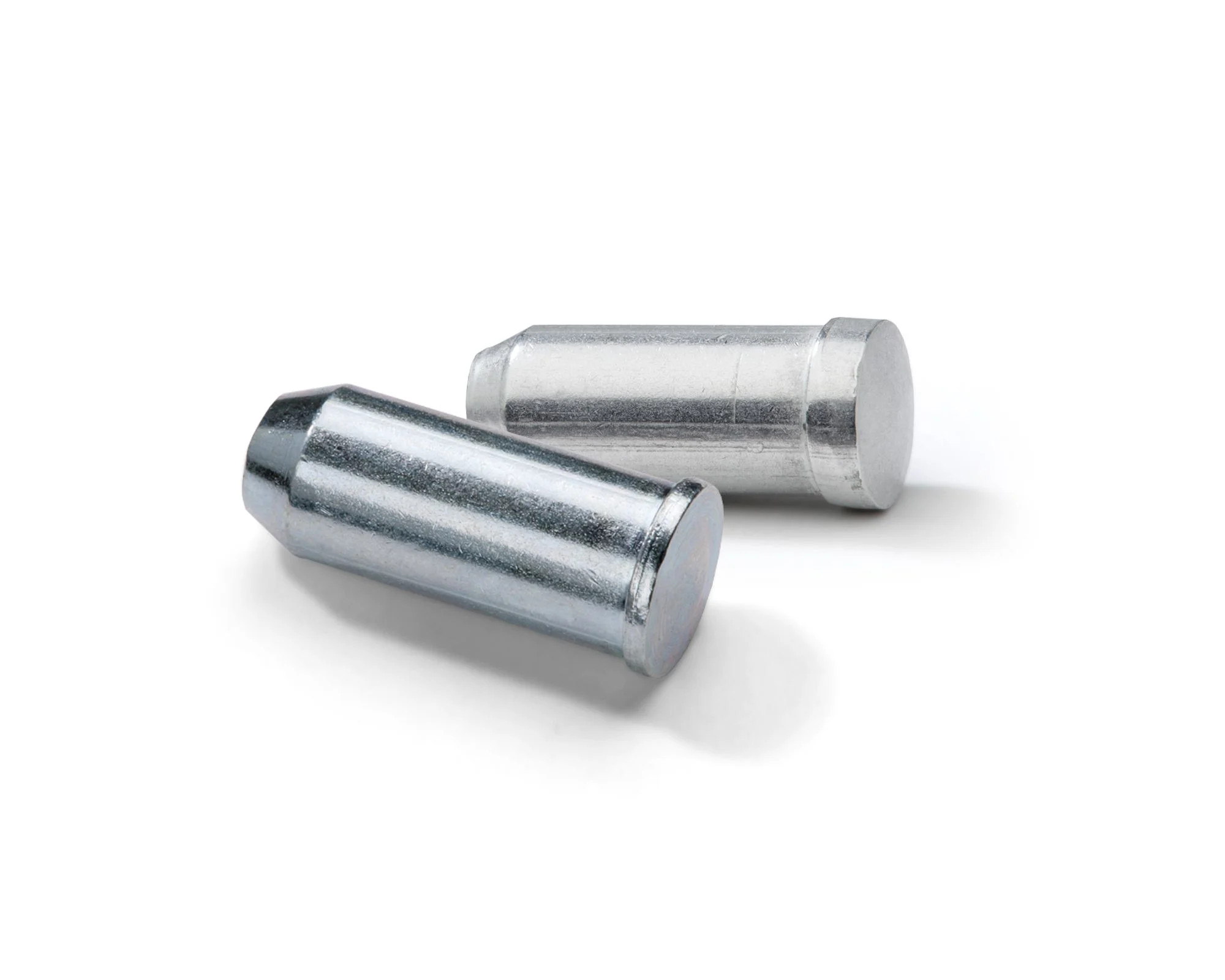

白色背景上的两个 Tucker 焊接定位销,具有高抗剪切强度,可用于定位和装配应用

这种无螺纹焊接销可作为定位销使用,也可用于固定锁紧垫圈。产品可根据需求设计为带倒角或不带倒角结构,并具有较高的抗剪切强度。

适用于受热应力影响区域的零部件连接,可替代电阻焊销、定位销和锁销,也可作为装配辅助定位元件使用。

材料:

  • 符合 DIN ISO 898-1 标准的 4.8 级和 6.8 级钢材
  • 符合 DIN 267-11 标准的 A2 和 F1 不锈钢材料

表面处理:

  • 本色、镀铜
  • 其他材料和表面处理可按需提供

焊接定位销广泛应用于汽车车身、钣金结构件、工业设备及自动化装配场景,为零部件提供可靠定位和高强度固定。

Overlay
白色背景上的两个 Tucker 焊接定位销,具有高抗剪切强度,可用于定位和装配应用

带塑料保护帽接地螺柱

白色背景上的多款 Tucker 接地螺柱,配有不同颜色的塑料保护帽,可用于电气接地和导电连接应用

塑料保护帽可实现焊接螺柱的自动供料,同时无需在涂装前对螺纹和法兰面进行人工遮蔽保护。涂装完成后,只需移除保护帽即可。大尺寸法兰面可保持无涂层的金属接触面,从而确保可靠的接地性能。通过大法兰支撑结构,即使在薄板材料应用中,也能承受较高扭矩载荷,并有效降低材料疲劳风险。

适用于电气部件接地连接、高扭矩安装场景、导电及非导电模块,以及电气控制设备安装等应用。

材料:

  • 符合 DIN ISO 898-1 标准的 6.8级和8.8级钢材
  • 符合 DIN 267-11 标准的 A2 和 F1 不锈钢材料
  • 保护帽材料:PA66 聚酰胺(可颜色区分)

表面处理:

  • 本色、镀镍、镀铜、镀锡、镀锌
  • 其他表面处理方案可按需提供

广泛应用于新能源汽车、电池系统、电气控制柜及工业设备接地连接场景,可提供稳定可靠的导电连接和高扭矩安装性能。

Overlay
白色背景上的多款 Tucker 接地螺柱,配有不同颜色的塑料保护帽,可用于电气接地和导电连接应用

预装法兰螺母接地螺柱

白色背景上的四款 Tucker 预装法兰螺母接地螺柱,可提供可靠接地连接和高扭矩安装性能

预装法兰螺母可在涂装过程中保护螺纹,无需额外对螺纹进行人工遮蔽处理。涂装完成后,可直接拆下法兰螺母并用于后续装配。与带塑料保护帽的接地螺柱类似,该设计可提供可靠的接地连接、高扭矩承载能力,并有效降低材料疲劳风险。大尺寸法兰面可确保稳定的金属接触,从而实现优异的导电和接地性能。

适用于电气部件接地连接、高扭矩安装场景,以及导电和非导电模块、传感器和控制设备的安装固定。

材料:

  • 符合 DIN ISO 898-1 标准的 6.8级和8.8级钢材
  • 符合 DIN 267-11 标准的 A2 和 F1 不锈钢材料

表面处理:

  • 螺柱:镀锡、镀锌、镀铜
  • 法兰螺母:镀锌
  • 其他材料及表面处理方案可按需提供

广泛应用于新能源汽车、电池系统、电气控制设备及工业自动化领域,为接地连接提供可靠的导电性能和高扭矩紧固能力。

Overlay
白色背景上的四款 Tucker 预装法兰螺母接地螺柱,可提供可靠接地连接和高扭矩安装性能

带帽螺母接地螺柱

白色背景上的两个 Tucker 带帽螺母接地螺柱

预装帽螺母无需在喷涂前手动遮蔽螺纹。喷涂完成后,帽螺母可直接用于装配固定。与其他 Tucker 接地焊接螺柱一样,该产品能够提供可靠的接地连接、更高的扭矩承载能力,并有效降低材料疲劳风险。同时,帽螺母可在喷涂后轻松拆卸并重复使用。

适用于电气部件接地、高扭矩要求的紧固应用,以及导电和非导电模块、传感器和控制设备的安装固定。

材料:

  • 碳钢 6.8级和 8.8级(DIN ISO 898-1)
  • 不锈钢 A2 和 F1(DIN 267-11)

表面处理:

  • 螺柱:镀锡、镀锌、镀铜、钛处理
  • 法兰帽螺母:镀锌
  • 其他材料及表面处理可按需提供

Overlay
白色背景上的两个 Tucker 带帽螺母接地螺柱
Tucker 带帽螺母接地螺柱,提供可靠接地连接并保护螺纹,适用于喷涂后的装配固定。

T型螺柱

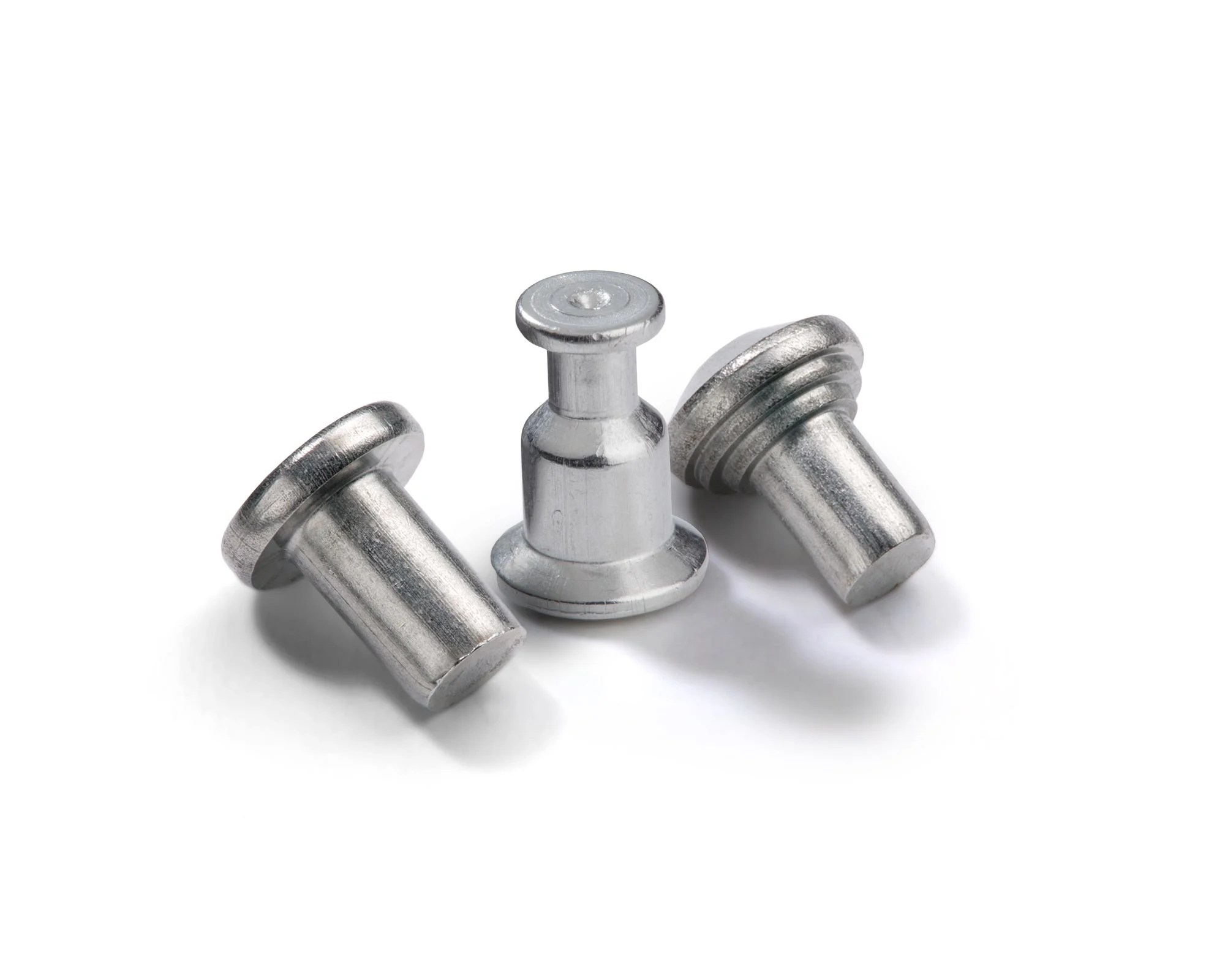

白色背景上的多种 Tucker T型螺柱,具有不同尺寸和表面处理

T型螺柱因其头部形状而得名,通过杆部进行焊接。其头部可作为锁止结构,用于固定金属或塑料紧固件。由于结构紧凑,T型螺柱特别适用于安装空间受限的应用场景,尤其适用于承受较大拔出力的紧固应用。螺柱可进行喷涂及防腐表面处理,以提升耐腐蚀性能。

适用于塑料卡扣、电缆固定件、管夹、饰条及面板的安装固定。

材料:

  • 碳钢 4.8级(DIN ISO 898-1)
  • 不锈钢 A2(DIN 267-11)

表面处理:

  • 本色、镀铜、镀锌
  • 其他材料及表面处理可按需提供。

Overlay
白色背景上的多种 Tucker T型螺柱,具有不同尺寸和表面处理
Tucker T型螺柱,适用于安装空间受限且需承受较高拔出力的紧固应用。

Eco-Stud

白色背景上的 Tucker Eco-Stud 拉弧焊接螺柱

一款适用于多种紧固应用的焊接螺柱。Eco-Stud 通过杆部焊接到工件上,其独特的头部和杆部结构可适配多种类型的部件。特别适用于对抗拔出力有明确要求,且需要补偿装配公差的应用场景。即使在安装空间受限的情况下也可使用,并可通过表面防护处理提高耐腐蚀性能。

适用于塑料卡扣、电缆固定件、管夹、饰条、面板及护板的安装固定。

材料:

  • 碳钢 4.8级(DIN ISO 898-1)
  • 铝合金 ALMg

表面处理:

  • 本色、镀铜、镀锌、钛涂层处理
  • 其他材料和表面处理可按需提供。

Overlay
白色背景上的 Tucker Eco-Stud 拉弧焊接螺柱
Tucker Eco-Stud 是一种多用途拉弧焊接螺柱,适用于塑料卡扣、电缆固定件、管夹、饰条及面板等多种紧固应用。

特殊应用螺柱

白色背景上的多种Tucker特殊焊接紧固件

Tucker 提供多种适用于特殊应用的焊接螺柱。金属或塑料部件可通过螺母固定在螺柱上。根据应用需求,螺柱可设计为带导入倒角或无倒角结构,以便于螺母安装。

适用于各类部件紧固,可替代嵌件螺钉和传统点火式焊接螺柱,尤其适用于存在热应力的应用环境。

材料:

  • 碳钢 4.8级和 6.8级(DIN ISO 898-1)
  • 不锈钢 A2 和 F1(DIN 267-11)
  • 铝合金 AlMg(DIN EN 1301-2)

表面处理:

  • 本色、镀铜、镀锌
  • 其他材料和表面处理可按需提供。

Overlay
白色背景上的多种Tucker特殊焊接紧固件
多种Tucker特殊焊接螺柱产品展示,包括不同尺寸和结构形式,适用于多种焊接连接应用。

Tucker SWS®螺柱焊接系统

Tucker®螺柱焊接系统采用线性电机技术,具备过程监控的焊接顺序和集成的直角检测,实现精确定位。其高可靠性和坚固紧凑的设计,使其成为各种应用中生产工艺的理想选择。因此,Tucker®螺柱焊接非常适合手动、半自动以及全自动的生产应用。 

Stanley® Tucker系统由以下组件组成: 

控制器与能源系统

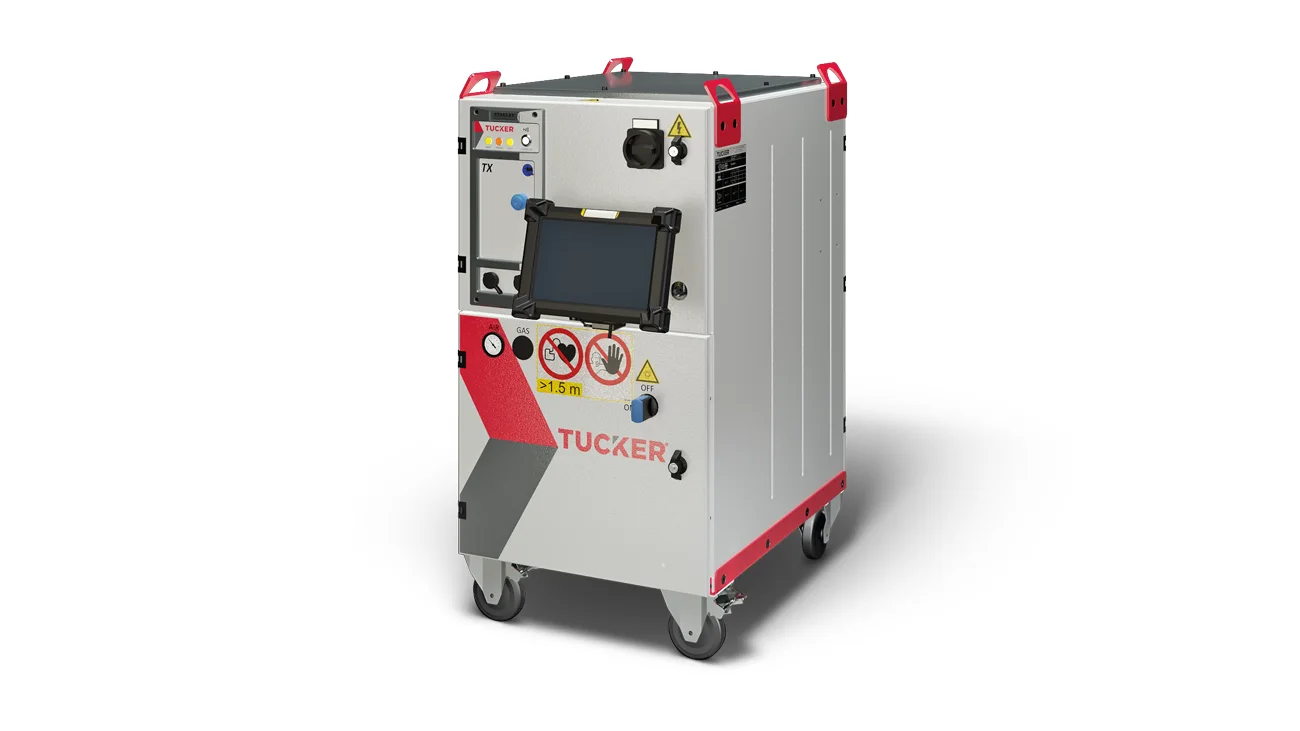

Tucker螺柱焊接控制器单元用于白色背景上的拉弧螺柱焊接

控制器是SWS系统的核心,它控制焊接能量和螺柱运动。它还支持过程监控,包括实时文档记录。能源系统可配置五个焊接输出端口,确保高效节能运行。

Overlay
Tucker螺柱焊接控制器单元用于白色背景上的拉弧螺柱焊接

进料器

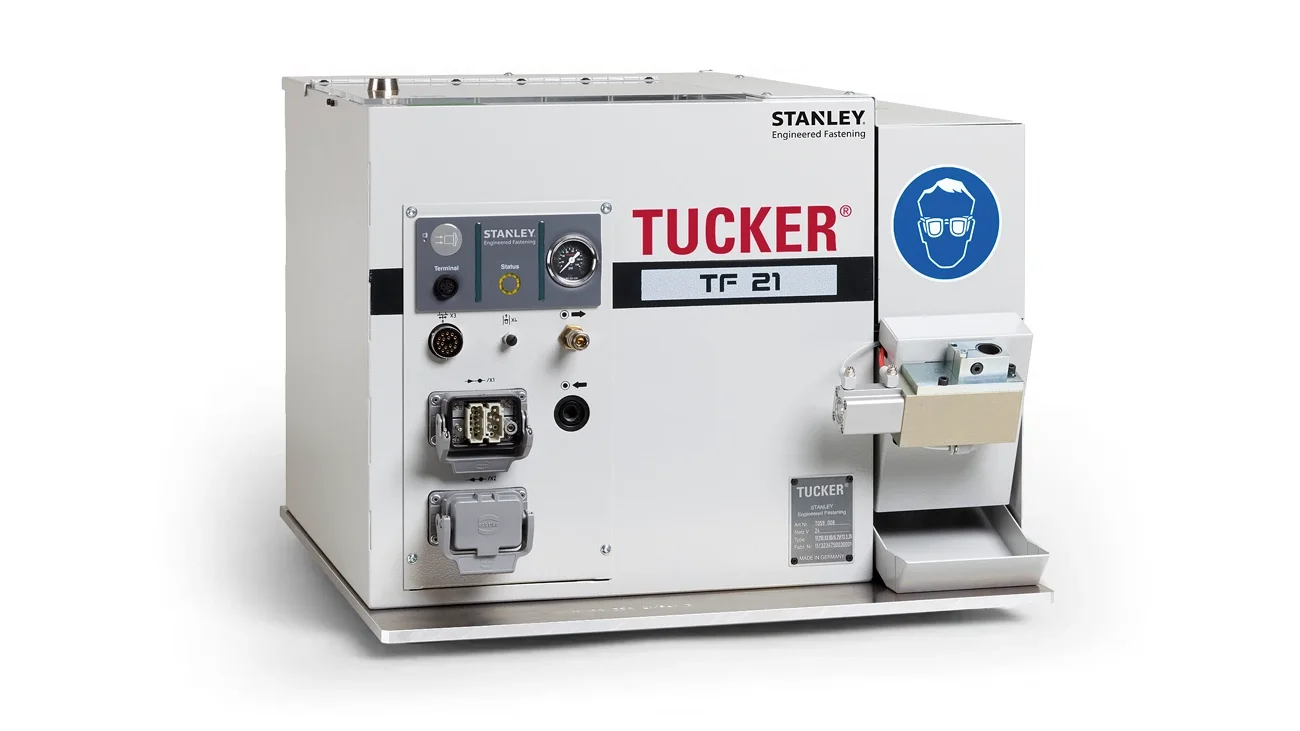

Tucker螺柱焊接送料单元,用于将焊接螺柱送入螺柱焊接系统。

控制器是 SWS 系统的核心,它控制焊接能量和螺柱运动。它还支持过程监控,包括实时文档记录。能源系统可配置五个焊接输出端口,确保高效节能运行。

Overlay
Tucker螺柱焊接送料单元,用于将焊接螺柱送入螺柱焊接系统。

焊接头

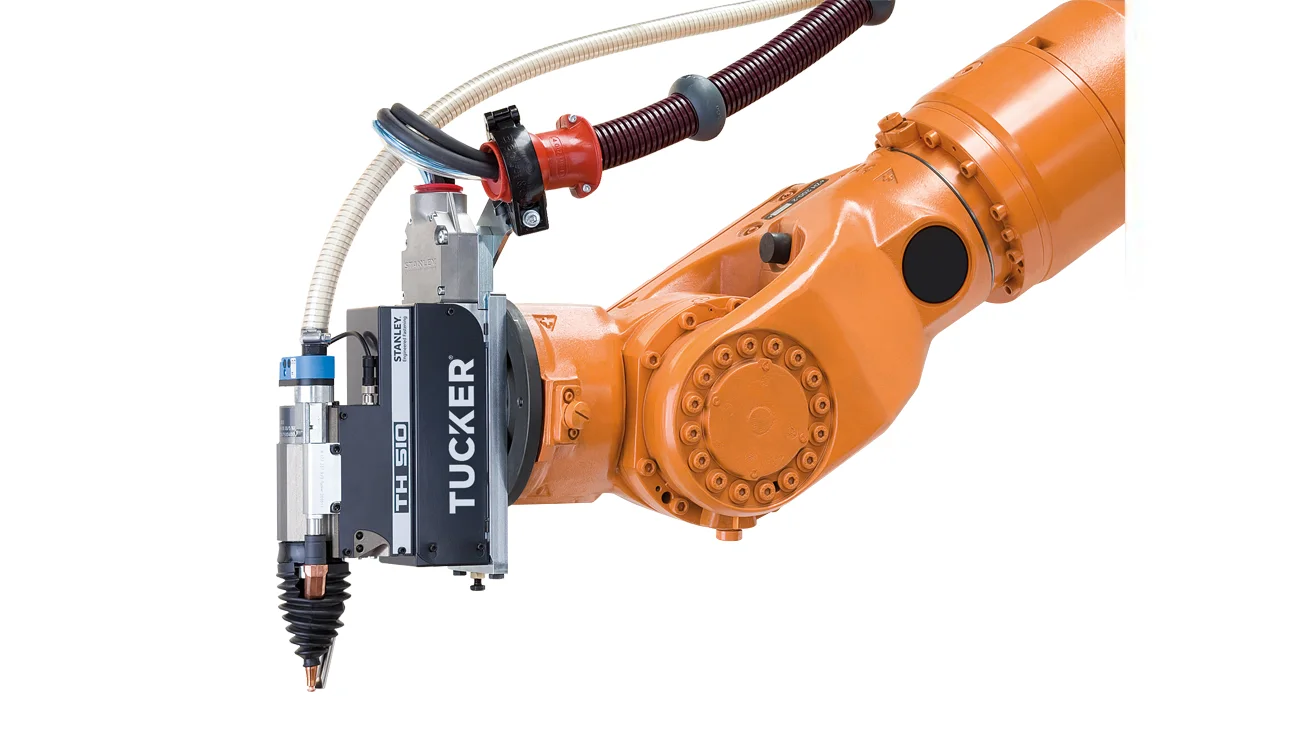

特克螺柱焊接机器人手臂及其焊接头的特写镜头

焊接机头适用于钢材应用,且具备气体辅助焊接功能,适合铝材、铬镍合金材料以及高强度钢的焊接。可实现低飞溅焊接效果。根据需求,可为不同应用灵活选择多种配置选项。

Overlay
特克螺柱焊接机器人手臂及其焊接头的特写镜头

螺柱焊枪

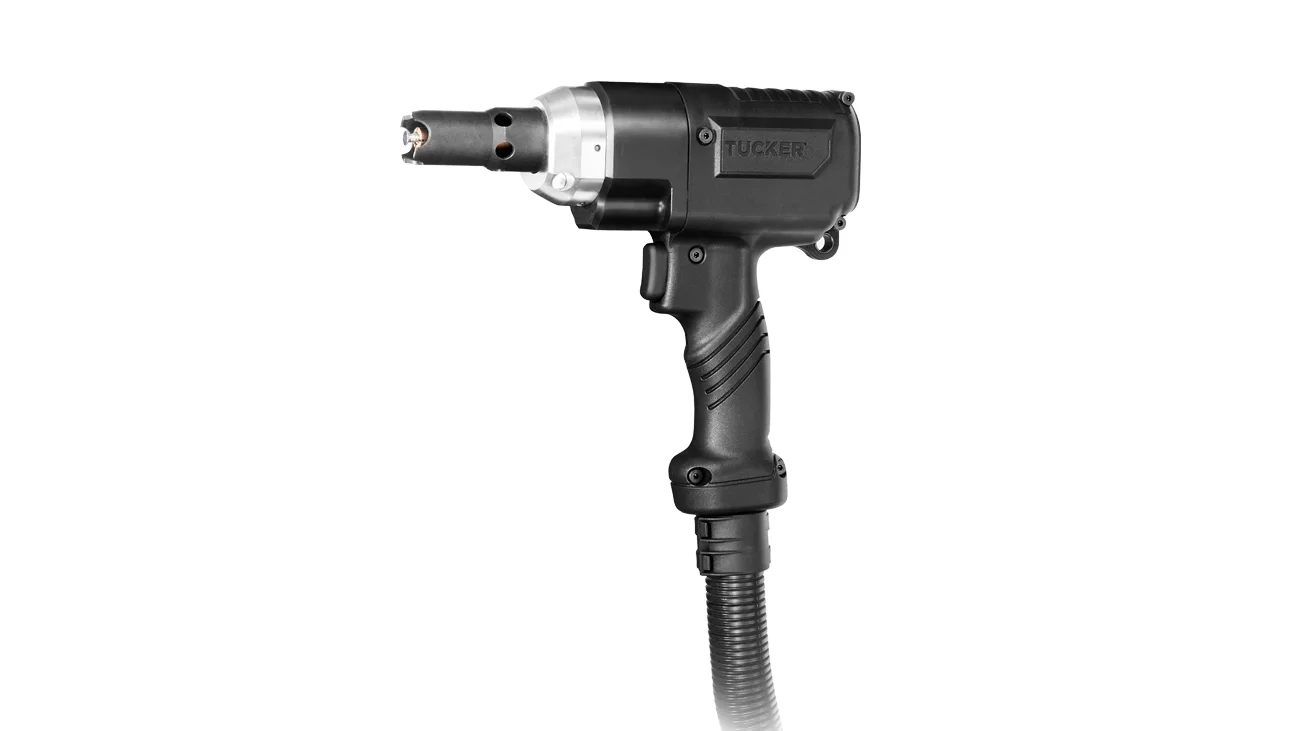

黑色Tucker螺柱焊枪用于手动拉弧螺柱焊接,背景为白色。

手动焊枪适用于半自动和手动应用。所有Tucker®焊枪都使用线性电机,并配备集成的直角传感器,有助于提高焊接质量。 

Tucker螺柱焊枪能够对铝或CrNi材料和高强度钢等材料进行钢焊和气体辅助焊接。 

Overlay
黑色Tucker螺柱焊枪用于手动拉弧螺柱焊接,背景为白色。

其它设备选项

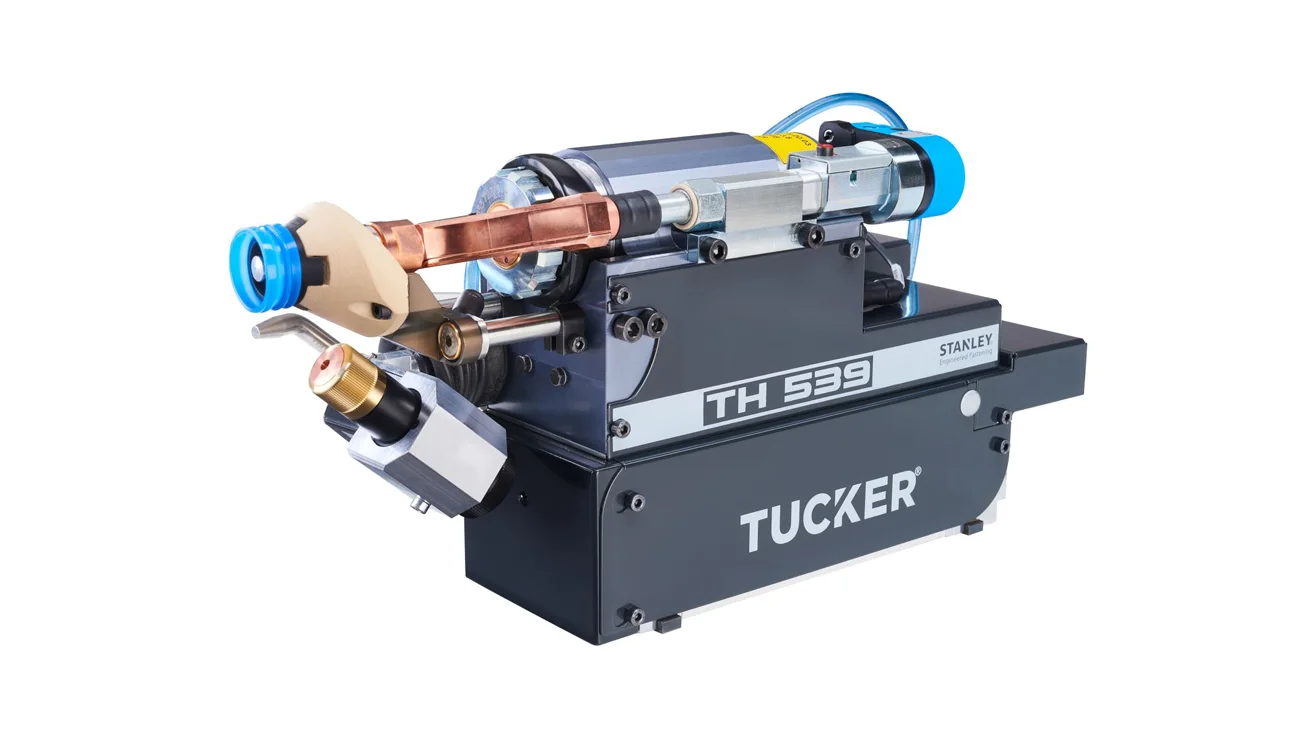

Tucker螺柱焊接表面清洁系统CleanJet

我们提供额外的技术和选项,以改善您的生产流程并满足复杂的要求。Tucker SWS 系统有众多扩展可供选择,包括:

  • 例如,铝材应用中的 CleanJet 表面清洁系统
  • TSD 螺柱分拣装置,用于减少焊接工具数量
  • TCS 清洁站可延长焊接工具的使用寿命
  • 软管包和电缆布线系统可减少维护间隔
  • 螺柱测试工具
