螺钉的凹槽

下载

随着科技的进步以及经济的因素,越来越多的开槽头型螺钉被其它内驱动器型螺钉代替。

现今,在设计、物流、采购和装配过程中考虑最常用的驱动器以及它们的可应用性是非常重要的。

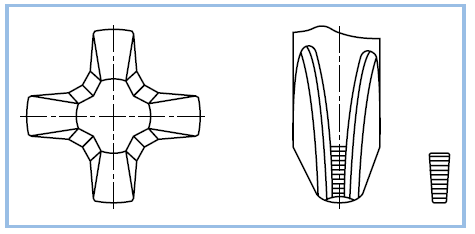

十字槽H 型

参照ISO 4757

  • 十字槽(H型)头型是世界上应用最广泛的系列
  • 拥有一个常规的十字凹槽,所有内侧面均是倾斜的,螺钉刀的端部成梯形网状
  • 一般尺寸在各目录的产品信息中有说明
internal drives for screws cross recess H

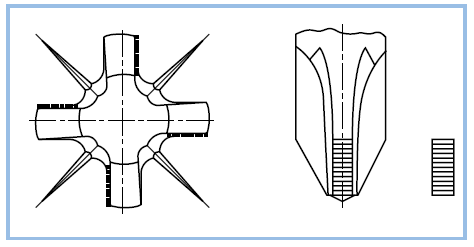

十字槽Z型

参照ISO 4757

  • 十字槽(Z型)头型主要应用于欧洲
  • 在拧紧时与螺丝刀接触的四个《拧紧内壁》是垂直的,其它的侧面是倾斜的,这有助于装配。Z型十字槽螺钉刀端部成矩形网状。
  • 一般尺寸在各目录的产品信息中有说明
internal drives for screws cross recess Z

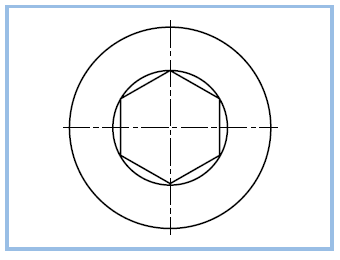

内六角
  • 内六角螺钉在机械设备结构领域证明了他们的价值
  • 内六角螺钉扳手的宽度比六角头螺钉的要小,使设计更经济
  • 一般尺寸在各目录的产品信息中有说明
internal drives for screws hexagon socket

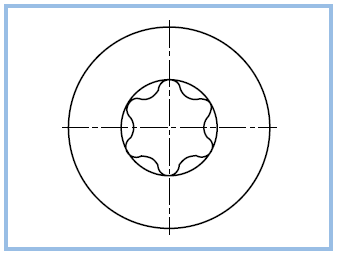

内六角花形

参照ISO 10664

  • 内六角花形驱动器的概念是发展驱动器更好的适应于手动和自动装配的决定性的一步。这种驱动器在全世界变的越来越流行了
  • 相比其他驱动器,如十字槽和传统的内六角,这种系统以低脱出风险和低压力要求为显著特征。典型的脱出和工具打滑也因此被消除,并且力的传递也改善了
  • 一般尺寸在各目录的产品信息中有说明

internal drives for screws hexalobular socket

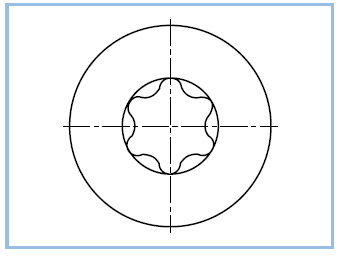

  • Torx plus® 驱动器由椭圆形定义,是由原来的由一系列的半径定义的内六角花形系统改进的
  • Torx plus® 系统与工具配套提供。然而,Torx plus® 特殊的几何优势只有在使用Torx plus® 螺钉刀装配时才能发挥
  • 一般尺寸在各目录的产品信息中有说明

internal drives for screws torx plus

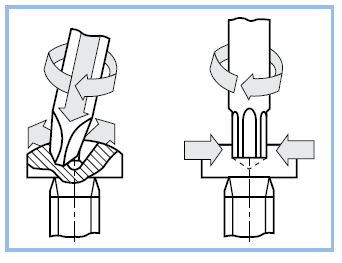

内六角花形和Torx plus® 驱动器的技术优势和经济效益
  • 与使用十字槽驱动器不一样,使用时不需要压力
  • 可以适用于各性能等级的拧紧力矩
  • 不会损坏内凹槽,从而拆卸可靠。非常低的装配磨损
  • 这种驱动器适合于各种类型的螺钉,在装配技术方面合理性高
  • 与圆柱头螺钉DIN 84和DIN 7984一样,其头型在尺寸、成型和材料方面较经济,然而它能够承受高应力
  • 可用于装配ISO 7380圆头螺钉和DIN 7991沉头螺钉。010.9级高强度这种螺钉在使用Torx plus® 驱动器安装时,其性能等级可以将为08.8级。

internal drives for screws technical advantage of hexalobular socket and torx plus

内六角花形和Torx plus® 系统因他们的设计参数而具优势
The hexalobular socket and the Torx plus® systems have benefits due to their design parameters  The hexalobular socket and the Torx plus® systems have benefits due to their design parameters The hexalobular socket and the Torx plus® systems have benefits due to their design parameters

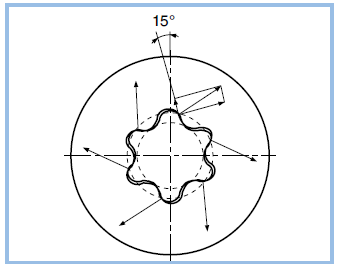

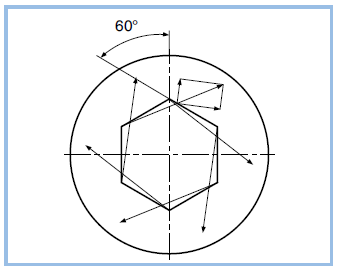

内六角驱动器的传力角为60° 内六角花形驱动器的传力角为15°

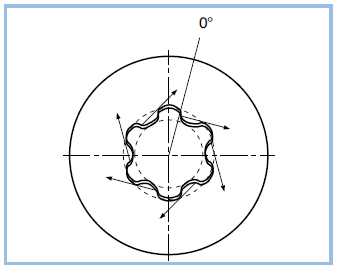

 Torx plus® 驱动器的传力角为0°
  • 内六角花形的有效传力角为15°,而Torx plus® 的是0°。0°驱动角的优点是整个施于驱动器的的力都被用于驱动螺钉拧紧。内六角花形和Torx plus® 的几何形状也因此使螺丝刀的使用寿命延至100 %。
  • Torx plus® 驱动器的横截面要比内六角花形驱动器的大,因此安装工具的抗扭强度增加了
  • 良好的传力性能使其插入深度可以浅些
